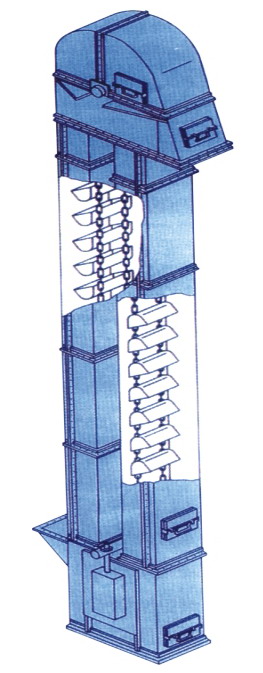

TH、HL斗式提升机
2013-06-19 09:11:36　　来源： 广西农业机械研究院 　 阅读：次

  • 　　产品简介：
    　　●提升机环形链采用低合金钢锻制，并经滲碳淬火，具有很高的抗拉强度和耐磨性能，使用寿命长。
    　　●采用组装式链轮，由轮体、轮缘用高强度螺栓联接而成，在链轮磨损到一定程度后，可拆换轮缘，更换方便，节省材料，降低费用。
    　　●驱动装置采用带异型辊逆止器的减速电机，逆止可靠、噪声小，运转平稳、可靠。
    　　●采用重力或弹簧自动张紧装置，能保持恒定的张紧力，避免打滑或脱链，同时当料斗遇到偶然因素引起卡壳现象时，有一定的容让性，能有效地保护下部的驱动装置。
    　　●输送物料温度可达250℃。
    　　主要技术参数：
    　　TH型

    斗式提升机型号 TH315 TH400 TH500 TH630
    料斗型式 Zh Sh Zh Sh Zh Sh Zh Sh
    输送量(m3/h) 35 59 58 94 73 118 114 185
    料斗 斗容(L) 3.75 6 5.9 9.5 9.3 15 14.6 23.6
    斗距(mm) 400/500 688/860
    链条 圆钢直径节距(mm) φ18×50 φ22×86
    单条破断强度(KN) ≤125 ≤180
    运行速度(m/s) 1~1.25 1~1.25
    传动链轮转速(rpm) 42.5 37.6 35.8 31.8
    输送物料最大块度(mm) 35 40 50 60

    　　HL型

    斗式提升机型号 HL－300 HL－400
    S制法 Q制法 S制法 Q制法
    输送量 m/h 28 16 47.2 30
    料    斗 容量 Kg 52 44 10.5 10
    斗距 Mm 500 500 600 600
    运行部件（料斗牵引链条）每公斤重 Kg/m 24.8 24 29.2 28.3
    牵引链条 型    式   锻造环形链
    圆钢直径 mm 18 18
    节    距 mm 50 50
    破断强度 Kg 12800 12800
    料斗运行速度 m/s 1.25 1.25
    传动链轮轴转速 R/min 37.5 37.5
